Soluzione
# Imports
import numpy as np
import matplotlib.pyplot as plt
# Main qiskit imports
from qiskit import QuantumCircuit, QuantumRegister, ClassicalRegister
from qiskit_aer import AerSimulator
from qiskit_ibm_runtime.fake_provider import FakePerth
# Error mitigation
from qiskit_experiments.library.characterization import LocalReadoutError
# Noisy backend
backend = AerSimulator.from_backend(FakePerth())
# Local simulator and vector simulator
simulator = AerSimulator()
def c1(R,t):
"""Dà come risultato il fattore di coerenza nel canale di smorzamento dell'ampiezza
Args:
R (float): valore di R = \gamma_0/\lambda
t (float): valore della variabile tempo
Returns:
Un numero float
"""
if R < 0.5:
c1 = np.exp(- t / 2.0) * (np.cosh(t * np.sqrt(1.0 - 2.0 * R) / 2.0) + 1.0 / np.sqrt(1.0 - 2.0 * R) * np.sinh(t * np.sqrt(1.0 - 2.0 * R) / 2.0))
else:
c1 = np.exp(- t / 2.0) * (np.cos(t * np.sqrt(2.0 * R - 1.0) / 2.0) + 1.0 / np.sqrt(2.0 * R - 1.0) * np.sin(t * np.sqrt(2.0 * R - 1.0) / 2.0))
return c1
def amplitude_damping_channel(q, c, sys, env, R, t):
"""Dà come risultato il fattore di coerenza nel canale di smorzamento dell'ampiezza
Args:
q (QuantumRegister): il registro da usare per il circuito
c (ClassicalRegister): il registro da usare per la misura dei qubit di sistema
sys (int): indice per il qubit di sistema
env (int): indice per il qubit ambiente
R (float): valore di R = \gamma_0/\lambda
t (float): valore della variabile tempo
Returns:
Un oggetto QuantumCircuit
"""
ad = QuantumCircuit(q, c)
# Rotation angle
theta = np.arccos(c1(R, t))
# Channel (notice the extra factor of 2 due to the definition
# of the unitary gate in qiskit)
ad.cu(2.0 * theta, 0.0, 0.0, 0.0, q[sys], q[env])
ad.cx(q[env], q[sys])
# Masurement in the computational basis
ad.measure(q[sys], c[0])
return ad
# We choose to add the initial condition elsewhere
def initial_state(q, sys):
"""Dà come risultato un QuantumCircuit che implementa la condizione iniziale per il canale di smorzamento dell'ampiezza
Args:
q (QuantumRegister): il registro da usare per il circuito
sys (int): indice per il qubit di sistema
Returns:
Un oggetto QuantumCircuit
"""
# Creiamo il circuito
ic = QuantumCircuit(q)
# System in |1>
ic.x(q[sys])
return ic
SHOTS = 8192
# I valori per R e i tempi corrispondenti
R_values = [0.2, 100.0, 200.0, 400.0]
npoints = 30
t_values = {}
for R in R_values:
t_values[R] = np.linspace(0.0, 6.0 * np.pi / np.sqrt(abs(2.0 * R - 1.0)), npoints)
# Creiamo i circuiti quantistici
q = QuantumRegister(5, name="q")
c = ClassicalRegister(1, name="c")
## Inidici dei qubit di sistema e ambiente
sys = 1
env = 2
## Per valori di R e trenta valori di t per ciascuno
circuits = {}
for R in R_values:
circuits[R] = []
for t in t_values[R]:
circuits[R].append(initial_state(q, sys).compose(
amplitude_damping_channel(q, c, sys, env, R, t)))
exp = LocalReadoutError([sys], backend=backend)
res = exp.run(shots=SHOTS)
mitigator = res.analysis_results(0).value
# Eseguiamo i circuiti sul simulatore locale
jobs_sim = {}
for R in R_values:
jobs_sim[R] = simulator.run(circuits[R], shots = SHOTS)
# Analizziamo i risultati
populations_sim = {}
for R in R_values:
populations_sim[R] = []
current_job_res = jobs_sim[R].result()
for i in range(npoints):
counts = current_job_res.get_counts(i)
if '1' in counts:
sm = counts['1']/float(SHOTS)
populations_sim[R].append(sm)
# Eseguiamo i circuiti sul simulatore locale
jobs_mit = {}
for R in R_values:
jobs_mit[R] = backend.run(circuits[R], shots = SHOTS)
# Analizziamo i risultati
populations_mit = {}
for R in R_values:
populations_mit[R] = []
current_job_res = jobs_mit[R].result()
for i in range(npoints):
counts = current_job_res.get_counts(i)
unmitigated_probs = {label: count / SHOTS for label, count in counts.items()}
mitigated_quasi_probs = mitigator.quasi_probabilities(unmitigated_probs)
mitigated_probs = mitigated_quasi_probs.nearest_probability_distribution().binary_probabilities()
mitigated_probs = {k[::-1]: v for k, v in mitigated_probs.items()}
if '1' in mitigated_probs:
sm = mitigated_probs['1']
populations_mit[R].append(sm)

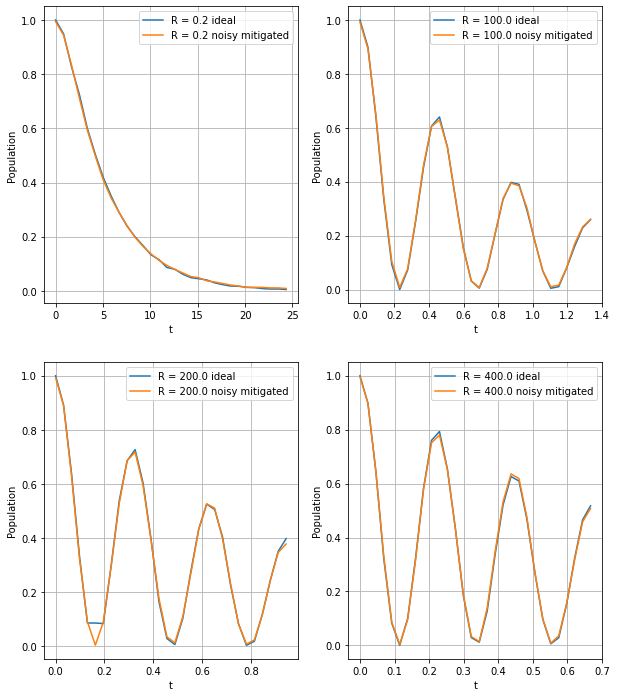

# Plottiamo i risultati
fig_idx = 221
plt.figure(figsize=(10,12))
for R in R_values:
plt.subplot(fig_idx)
plt.plot(t_values[R], populations_sim[R], label=f"R = {R} ideal")
plt.plot(t_values[R], populations_mit[R], label=f"R = {R} noisy mitigated")
plt.xlabel('t')
plt.ylabel('Population')
plt.legend()
fig_idx += 1
plt.grid()
def amplitude_damping_channel_witness(q, c, sys, env, anc, observable, R, t):
"""Dà come risultato un QuantumCircuit che implementa il canale di smorzamento dell'ampiezza sul qubit di sistema con testimne di non-Markovianità
Args:
q (QuantumRegister): il registro da usare per il circuito
c (ClassicalRegister): il registro da usare per la misura dei qubit di sistema e ausiliari
sys (int): indice per il qubit di sistema
env (int): indice per il qubit ambiente
anc (int): indice per il qubit ausiliare
observable (str): l'osservabile da misurare. Possibili valori "XX", "YY", "ZZ"
R (float): valore di R = \gamma_0/\lambda
t (float): valore della variabile tempo
Returns:
Un oggetto QuantumCircuit
"""
ad = QuantumCircuit(q, c)
# Angolo di rotazione
theta = 2.0 * np.arccos(c1(R, t))
# Canale
ad.cu(theta, 0.0, 0.0, 0.0, q[sys], q[env])
ad.cx(q[env], q[sys])
# Misura degli osservabili corrispondenti
if observable == 'xx':
ad.h(sys)
ad.h(anc)
elif observable == 'yy':
ad.sdg(sys)
ad.h(sys)
ad.sdg(anc)
ad.h(anc)
ad.measure(sys,c[0])
ad.measure(anc,c[1])
return ad
# Prepariamo lo stato iniziale entangled separatamente
def initial_state_witness(q, sys, anc):
"""Dà come risultato un QuantumCircuit che implementa la condizione iniziale per il canale di smorzamento dell'ampiezza con testimone di non-Markovianità
Args:
q (QuantumRegister): il registro da usare per il circuito
sys (int): indice per il qubit di sistema
anc (int): indice per il qubit ausiliare
Returns:
Un oggetto QuantumCircuit
"""
# Creiamo il circuito
ic = QuantumCircuit(q)
# Sistema e ausiliare in |\psi^+>
ic.h(q[sys])
ic.cx(q[sys], q[anc])
return ic
SHOTS = 8192
# I valori per R e i tempi corrispondenti,
# e le osservabili necessarie per il testimone
observables = ['xx', 'yy', 'zz']
R_values = [0.2, 100.0]
npoints = 30
t_values = {}
for R in R_values:
t_values[R] = np.linspace(0.0, 6.0 * np.pi / np.sqrt(abs(2.0 * R - 1.0)), npoints)
# Creiamo i circuiti quantistici
q = QuantumRegister(5, name="q")
c = ClassicalRegister(2, name="c")
## Indici dei qubit di sistema, ambiente e ausiliari
sys = 1
env = 2
anc = 3
## Due valori di R e trenta valori di t per ciascuno
## Il testimone richiede di misurare tre osservabili per punto
circuits = {}
for R in R_values:
circuits[R] = {}
for observable in observables:
circuits[R][observable] = []
for t in t_values[R]:
circuits[R][observable].append(initial_state_witness(q, sys, anc).compose(amplitude_damping_channel_witness(q, c, sys, env, anc, observable, R, t)))
exp = LocalReadoutError([sys, anc], backend=backend)
res = exp.run(shots=SHOTS)
mitigator = res.analysis_results(0).value
# Eseguiamo i circuiti sul simulatore locale
jobs_sim = {}
for R in R_values:
jobs_sim[R] = {}
for observable in observables:
jobs_sim[R][observable] = simulator.run(circuits[R][observable], shots = SHOTS)
# Analizziamo i risultati
## Calcoliamo i valori attesi
expected_sim = {}
for R in R_values:
expected_sim[R] = {}
for observable in observables:
expected_sim[R][observable] = []
current_job_res = jobs_sim[R][observable].result()
for i in range(npoints):
counts = current_job_res.get_counts(i)
expc = 0.0
for outcome in counts:
if outcome[0] == outcome[1]:
expc += counts[outcome]/float(SHOTS)
else:
expc -= counts[outcome]/float(SHOTS)
expected_sim[R][observable].append(expc)
## Calcoliamo il testimone
witness_sim = {}
for R in R_values:
witness_sim[R] = []
for i in range(npoints):
w = 0.25*(1.0+expected_sim[R]['xx'][i]-expected_sim[R]['yy'][i]+expected_sim[R]['zz'][i])
witness_sim[R].append(w)
# Eseguiamo i circuiti sul simulatore locale
jobs_mit = {}
for R in R_values:
jobs_mit[R] = {}
for observable in observables:
jobs_mit[R][observable] = backend.run(circuits[R][observable], shots = SHOTS)
# Analizziamo i risultati
## Calcoliamo i valori attesi
expected_mit = {}
for R in R_values:
expected_mit[R] = {}
for observable in observables:
expected_mit[R][observable] = []
current_job_res = jobs_mit[R][observable].result()
for i in range(npoints):
counts = current_job_res.get_counts(i)
unmitigated_probs = {label: count / SHOTS for label, count in counts.items()}
mitigated_quasi_probs = mitigator.quasi_probabilities(unmitigated_probs)
mitigated_probs = mitigated_quasi_probs.nearest_probability_distribution().binary_probabilities(2)
mitigated_probs = {k[::-1]: v for k, v in mitigated_probs.items()}
expc = 0.0
for outcome in mitigated_probs:
if outcome[0] == outcome[1]:
expc += mitigated_probs[outcome]
else:
expc -= mitigated_probs[outcome]
expected_mit[R][observable].append(expc)
## Calcoliamo il testimone
witness_mit = {}
for R in R_values:
witness_mit[R] = []
for i in range(npoints):
w = 0.25*(1.0+expected_mit[R]['xx'][i]-expected_mit[R]['yy'][i]+expected_mit[R]['zz'][i])
witness_mit[R].append(w)

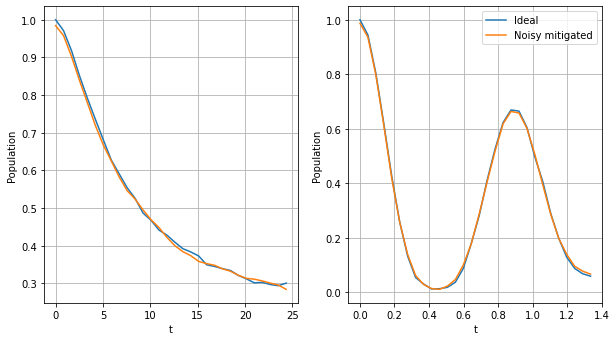

# Plottiamo i risultati
fig_idx = 221
plt.figure(figsize=(10,12))
for R in R_values:
plt.subplot(fig_idx)
plt.plot(t_values[R], witness_sim[R], label='Ideal')
plt.plot(t_values[R], witness_mit[R], label='Noisy mitigated')
plt.xlabel('t')
plt.ylabel('Population')
fig_idx += 1
plt.grid()
plt.legend()
